Montagesets
Bodenaufsteller für 2 Module vertikal
Mit dem PV Montageset Freifläche / Garten für 2 Module können Sie Ihr Balkonkraftwerk direkt im Garten montieren. Sie benötigen zusätzlich lediglich Betonsteine (oder ähnliches), damit Sie die Konstruktion gegen Windeinwirkung sichern können. Das Set eignet sich ideal um eine Mini PV Anlage im Garten zu montieren. Sie können das Set auch als Aufständerung auf einem Flachdach verwenden. Das Set beinhaltet: 3x Winkel 15° PV Freifläche vertikalAbmessungen: 1900x522 mm 2x Montageschiene 40x40x2400 mm 2x Mittelklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube 4x Abschlussklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube 2x Versteifung PV Freifläche Die Artikelbilder zeigen PV-Module, usw. - diese Komponenten sind nicht im Lieferumfang. Dabei wird eine beispielhafte Verwendung gezeigt. Es handelt sich lediglich um ein Montageset für zwei PV Module. Bitte befestigen Sie das Montageset fachgerecht am Boden gegen Windeinwirkung. Dazu können Betonsteine, Terassenplatten, etc. dienen. Im Zweifelsfall konsultieren Sie einen Fachmann!
Bodenaufsteller für 2 Module horizontal
Unser Montageset für zwei PV-Module bietet eine flexible Lösung für die Installation von Solarpanels in Gärten, auf Terrassen und anderen geeigneten Flächen. Darüber hinaus kann das Montagesystem auch an Wänden montiert werden (zusätzliches Befestigungsmaterial erforderlich), was seine Vielseitigkeit noch weiter erhöht. Vielseitige Einstellungsmöglichkeiten: Durch zusätzliche Bohrungen in den Montageprofilen können verschiedene Neigungswinkel eingestellt werden, um sich den lokalen Gegebenheiten optimal anzupassen. Darüber hinaus ermöglichen die Montageprofile auch die direkte Befestigung von Mikro-Wechselrichtern für eine noch effizientere Energieerzeugung. Einfache Installation: Die Montage der maximal 1140 mm breiten PV-Module erfolgt durch die direkte Verschraubung mit den stabilen Alu-Winkeln, die im Lieferumfang enthalten sind. Die Neigung der Module ist einstellbar, indem die hintere Strebe an verschiedenen Positionen eingeschraubt wird. Nachhaltig und langlebig: Hergestellt aus hochwertigem Aluminium, bieten unsere Montageelemente eine robuste Konstruktion, die eine lange Lebensdauer gewährleistet. Dies sichert nicht nur eine nachhaltige Nutzung, sondern auch eine hohe Qualität und Zuverlässigkeit Ihres Solarpanelsystems. Setinhalt pro PV-Modul: 4x Winkelprofil lang (ca. 1140 mm) 2x Winkelprofil Schrauben für die Befestigung der PV-Module Schrauben für die Verbindung der Winkelprofile Hinweise zur Installation: Bitte beachten Sie, dass zusätzliche Betonsteine oder ähnliche Gewichte benötigt werden, um das PV-Modul gegen Windbelastungen zu sichern. Hinweis: Die auf den Bildern gezeigten PV-Module, Wechselrichter usw. dienen nur zu Demonstrationszwecken und sind nicht im Lieferumfang enthalten. Betonsteine sind aus optischen Gründen nicht dargestellt, aber für die Sicherung gegen Windeinwirkung erforderlich.
Wand / Fassade Befestigung geneigt für 2 Module
Set passend für die vertikale Montage von 2 PV Modulen Innovative Lösung für vertikale Montage: Unser Montageset für PV-Module an senkrechten Wänden bietet eine flexible und zuverlässige Lösung für die Installation von Photovoltaik-Modulen an Gebäuden. Die Neigung der Module ist einstellbar, um sich den örtlichen Gegebenheiten anzupassen und eine optimale Ausrichtung für maximale Sonneneinstrahlung zu gewährleisten. Nachhaltig und langlebig: Hergestellt aus hochwertigem Aluminium, bietet unser Montageset eine robuste Konstruktion, die eine lange Lebensdauer garantiert. Dies gewährleistet nicht nur eine nachhaltige Nutzung, sondern auch eine hohe Qualität und Zuverlässigkeit Ihrer PV-Installation. Setinhalt: 4x Haltewinkel oben 4x teleskopierbare Distanzwinkel unten Schrauben für die Befestigung der PV-Module Kunststoffdistanzscheiben für die Hauswand Schrauben zur Befestigung an der Hauswand Hinweise zur Installation: Bitte beachten Sie, dass für die Installation zusätzlich Dübel oder Befestigungsanker benötigt werden, die entsprechend der Beschaffenheit Ihrer Hauswand ausgewählt werden müssen. Die Tragfähigkeit der Wand sollte vor der Installation überprüft werden, insbesondere bei Wänden, die Windbelastungen ausgesetzt sind. Die zulässige Anordnung der PV-Module ist horizontal, mit der längeren Seite oben und unten. Hinweis: Die auf den Bildern gezeigten PV-Module dienen nur zu Demonstrationszwecken und sind nicht im Lieferumfang enthalten.
Stehfalz Dach Befestigung für 2 Module
Mit dem PV Montageset Stehfalzdach für 2 Module können Sie Ihr Balkonkraftwerk direkt auf Ihrem Blechdach montieren. Das Set eignet sich ideal um eine Mini PV Anlage am Dach zu montieren. Das Set beinhaltet: 6x Falzklemme universal inkl. Schrauben 2x Montageschiene 40x40x2400 mm 2x Mittelklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube 4x Abschlussklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube Bitte befestigen Sie das Montageset fachgerecht am Dach. Die Tragfähigkeit des Daches muss durch eine Fachkraft geprüft werden.
Ziegel Dach Befestigung für 2 Module
Mit dem PV Montageset Dachhaken für 2 Module können Sie Ihr Balkonkraftwerk direkt auf Ihrem Ziegeldach montieren. Das Set eignet sich ideal um ein Balkonkraftwerk oder eine Mini PV Anlage am Dach zu montieren. Die Dachhaken werden auf den Sparren montiert und unterhalb der Dachziegel nach außen geführt. Dafür sind spezielle PV Ziegel erforderlich. Alternativ können ggf. die Ziegel bearbeitet werden um die Montage zu ermöglichen. Für eine Verwendung von 6 Dachhaken muss der Mittenabstand der Sparren (vertikale Holzbalken der Dachkonstruktion) kleiner als ca. 114 cm sein. Das Set beinhaltet: 6x Dachhaken universal 2x Montageschiene 40x40x2400 mm 2x Mittelklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube 4x Abschlussklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube Zur Befestigung in der Unterkonstruktion benötigen Sie noch passende Holzschrauben. Für eine ordnungsgemäße Verbindung mit der Dachkonstruktion sind zwei Holzsschrauben (mind. 6mm Durchmesser) pro Dachhaken zu verwenden. Bitte befestigen Sie das Montageset fachgerecht am Dach. Die Tragfähigkeit des Daches muss durch eine Fachkraft geprüft werden.

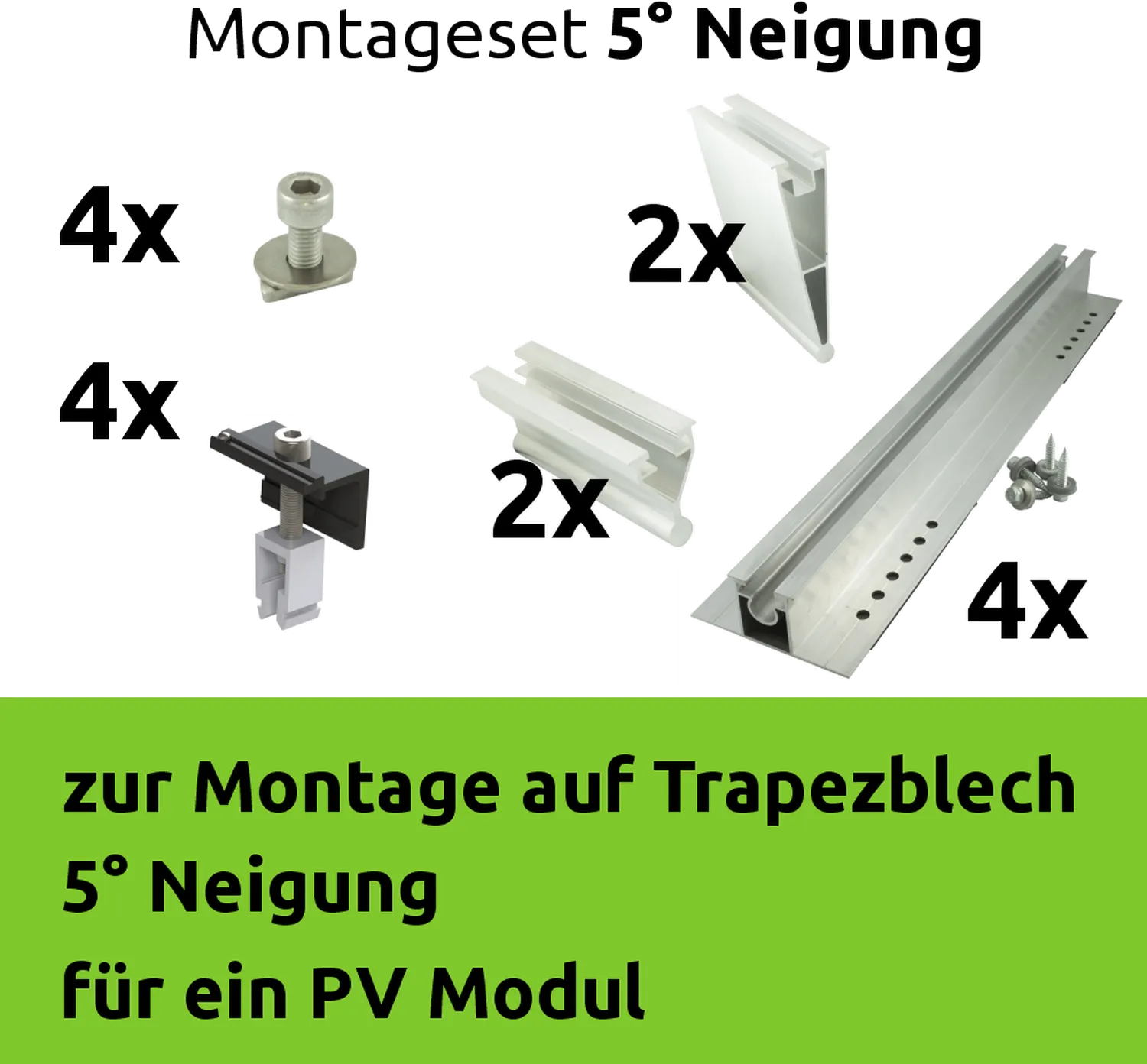

PV Montageset 5° Neigung Basis
Set zur Aufständerung eines PV Moduls um 5 - 7° auf einem Blech-Flachdachbestehend aus:4x Trapezblechbrücke zur Montage am BlechdachVorder- und Hinterteile zum Einschieben in die Trapezblechbrücke4x Sicherungsschrauben zur Verhinderung des seitlichen Verrutschens4x Modulklemme zur Befestigung eines PV Modules
Universal Dach Befestigung für 2 PV Module
Mit dem PV Montageset Stockschrauben für 2 Module können Sie Ihr Balkonkraftwerk direkt auf Ihrem Wellfaserdach (Eternit Dach) oder Bitumenschindeldach montieren. Das Set eignet sich ideal um ein Balkonkraftwerk oder eine Mini PV Anlage am Dach zu montieren. Mit den Stockschrauben durchdringen Sie die Dachhülle. Bitte achten Sie darauf, dass die Dichtung der Stockschrauben eine dichte Verbindung mit dem Dach herstellt. Das Set beinhaltet: 8x Stockschrauben M10x200 mit Montageadapter 2x Montageschiene 40x40x2400 mm 2x Mittelklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube 4x Abschlussklemme 30 mm schwarz inkl. M8 Mutter und M8x25 Schraube Bitte befestigen Sie das Montageset fachgerecht am Dach. Die Tragfähigkeit des Daches muss durch eine Fachkraft geprüft werden.

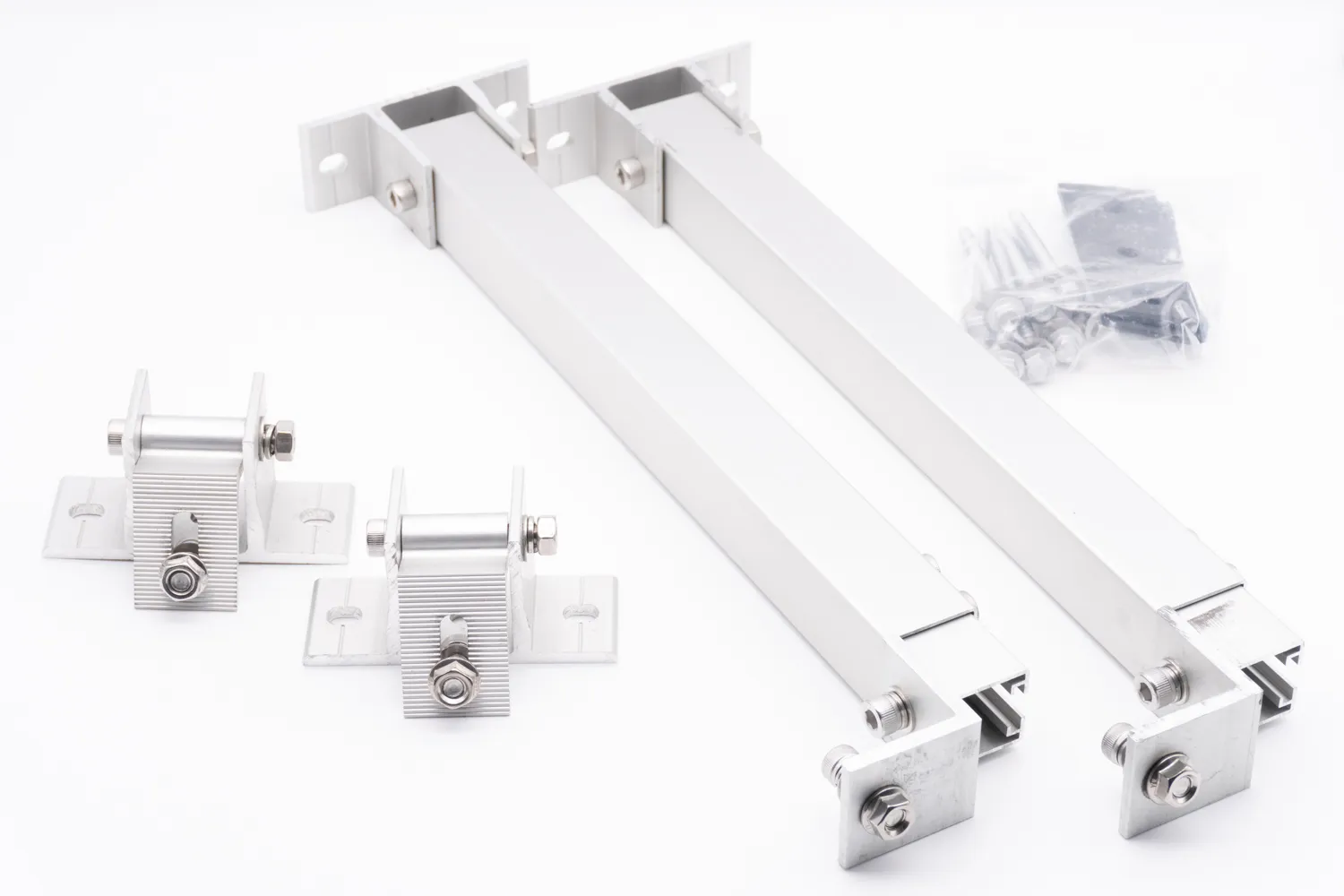

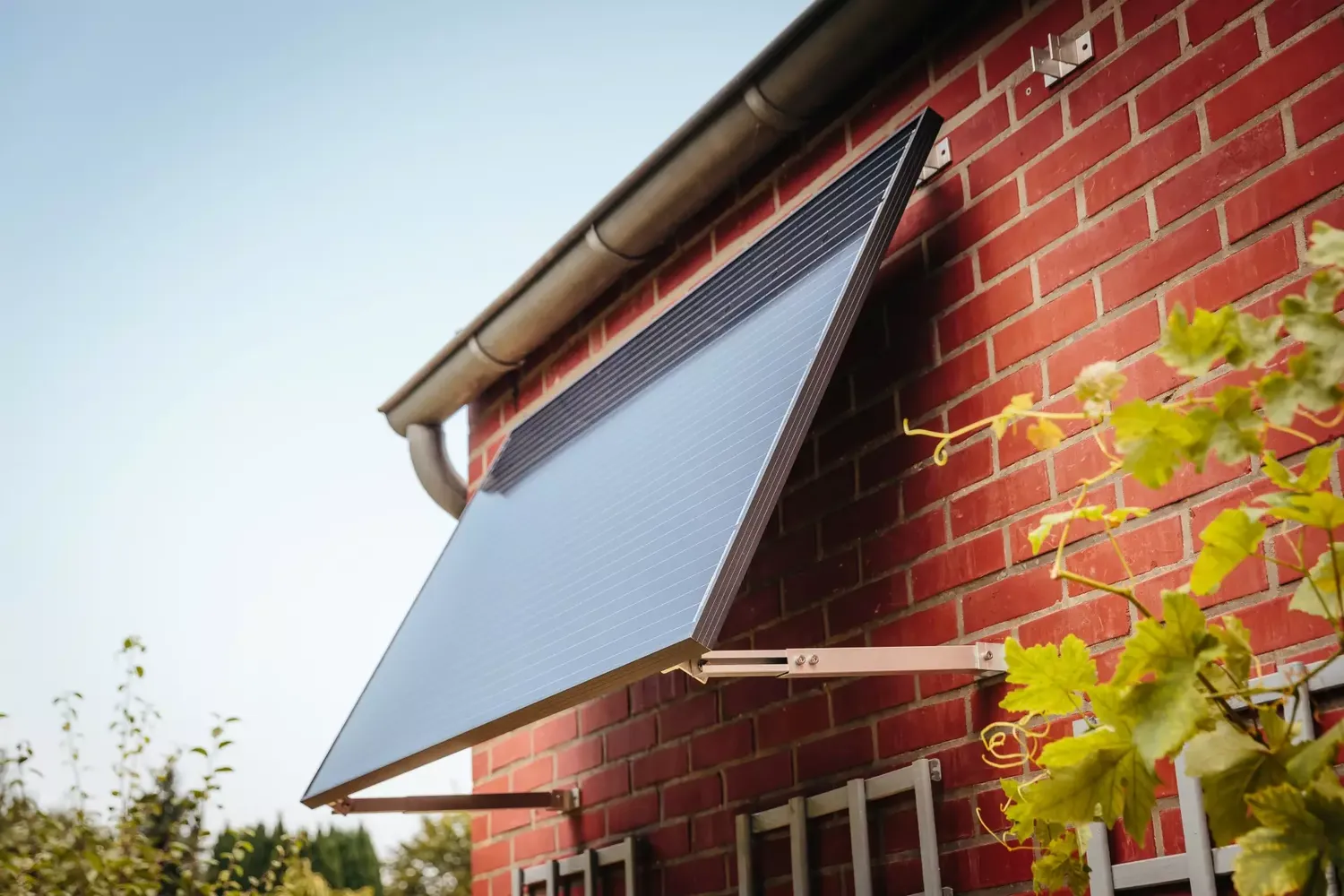

PV Montageset Wand Winkel
Montageset für ein PV Modul an einer Wand (senkrechte Wand - vertikale Montage). Neigung einstellbar Der Neigungswinkel auf die örtlichen Gegebenheiten einstellbar. Dafür sind die unteren Distanzwinkel teleskopierbar. Nachhaltig und hochwertig Die Montageelemente werden aus hochwertigem Aluminium gefertigt. Das garantiert ein langlebiges Qualitätsprodukt. Set bestehend aus: 2x Haltewinkel oben 2x Distanzwinkel unten Schrauben für die Befestigung des PV Moduls Kunststoffdistanzscheiben für Hauswand Schrauben zur Befestigung an der Hauswand Achtung! Sie benötigen noch Dübel oder Befestigungsanker, die Sie passend zu Ihrer Hauswand auswählen müssen. Bitte prüfen Sie die Tragfähigkeit der Wand. Vor allem bei Wänden mit Windeinwirkungen, etc. sollten Sie die Eignung des Montagesets prüfen lassen. Zulässige Anordnung des PV-Moduls: horizontal (lange Seite oben & unten) Auf den Bildern abgebildete PV Module dienen nur zur Demonstration und sind nicht im Lieferumfang enthalten.
Balkon Befestigung für 2 Module
Unser Montageset für zwei PV-Module an Balkongeländern bietet eine robuste Lösung für die Installation von Solarpanels auf Balkonen. Die verstärkte Ausführung mit M8 Schrauben gewährleistet eine sichere Befestigung und eine lange Lebensdauer. Sichere Befestigung am Balkongeländer: Die Balkonhaken aus hochwertigem Edelstahl werden jeweils an einer Bohrung des PV-Moduls befestigt, während die Edelstahlringschrauben in die anderen beiden Bohrungen geschraubt werden. Die flexible Montage an Gitterstäben oder Konstruktionen des Geländers wird durch die Edelstahlkabelbinder ermöglicht. Nachhaltig und langlebig: Die Balkonhaken werden in Österreich oder Deutschland aus hochwertigem Edelstahl gefertigt, was eine lange Lebensdauer und eine hohe Qualität garantiert. Dies stellt sicher, dass Sie ein langlebiges Qualitätsprodukt erhalten, das Ihren Anforderungen entspricht. Setinhalt pro PV-Modul: 2x Balkonhaken aus Edelstahl (Abmessungen: Breite: 35 mm, Höhe: 160 mm, maximale Breite des Handlaufs: 81 mm) 2x Edelstahl M8 Ringschraube 2x Edelstahl M8x18 Sechskantschraube 6x Edelstahl M8 Scheibe 6x Edelstahl M8 Mutter 4x Kabelbinder aus Edelstahl 2x Edelstahl M6x100 Innensechskantschraube 2x Edelstahl M6 Mutter 2x Edelstahl M6 Scheibe 1x Edelstahl Sicherungsseil mit Ösen und Karabiner Hinweise zur Installation: Bitte überprüfen Sie vor der Montage die Tragfähigkeit des Geländers, insbesondere bei Balkonen, die Windbelastungen ausgesetzt sind. Beachten Sie, dass der Haken vollflächig am Geländer aufliegen muss und das Set nicht für runde Geländer geeignet ist. Wir übernehmen keine Haftung für die Montage und empfehlen, vor der Installation die Eignung des Sets zu prüfen. Unser Montageset bietet Ihnen eine zuverlässige und langlebige Lösung für die Installation von PV-Modulen auf Balkongeländern.
Wand / Fassade Befestigung für 2 Module
Montageset für ein PV Modul zur Befestigung an einer Fassade, etc. Set bestehend aus: 6x Trapezblechbrücke inkl. Schrauben 4x Abschlussklemme 2x Mittelklemme Zur Befestigung an Ihrer Fassade sind nach passende Dübel und Schrauben erforderlich. Bitte prüfen Sie, ob die Fassade und die eingesetzten Dübel für die Belastung geeignet sind. Es kann keine Haftung für die Montage, etc. übernommen werden.

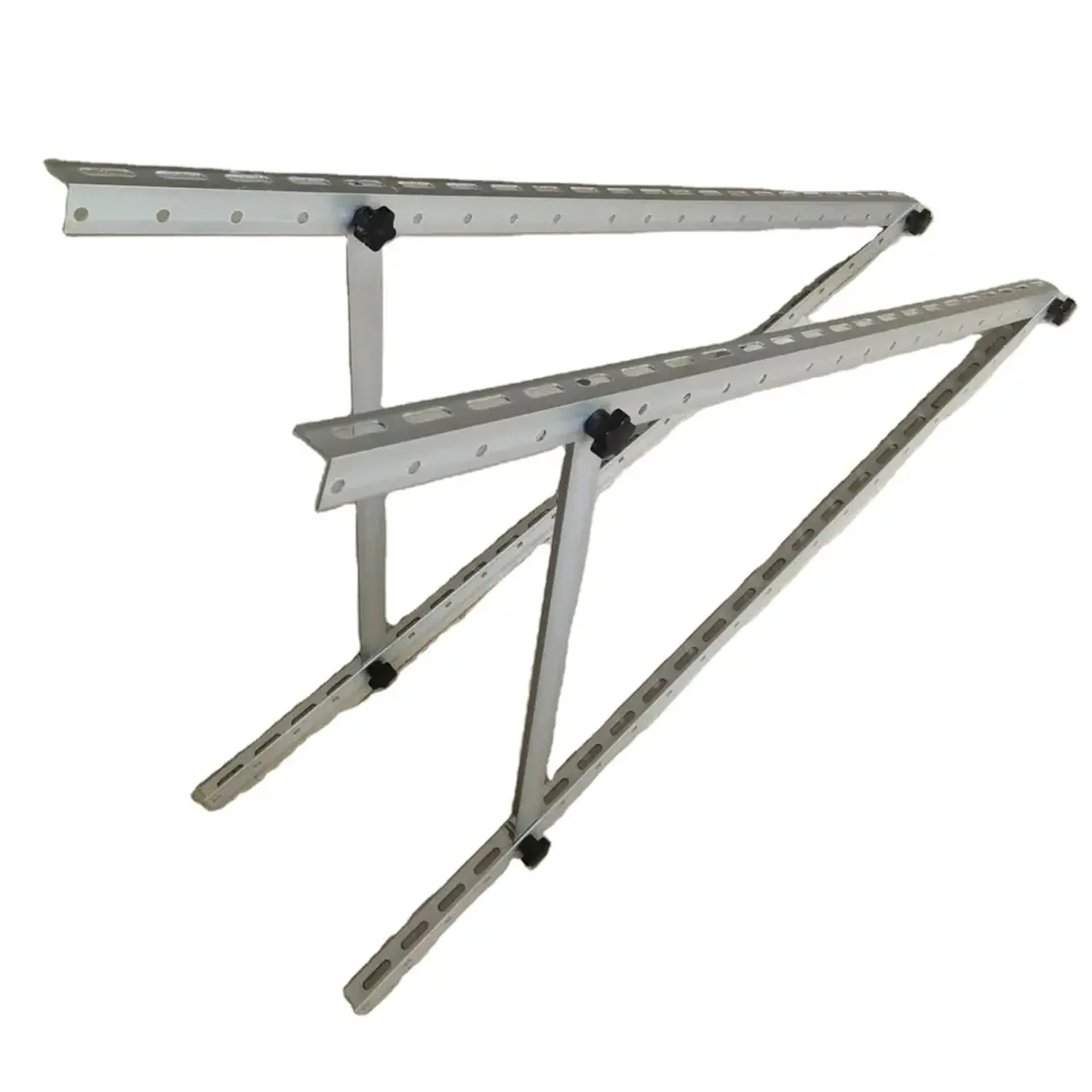

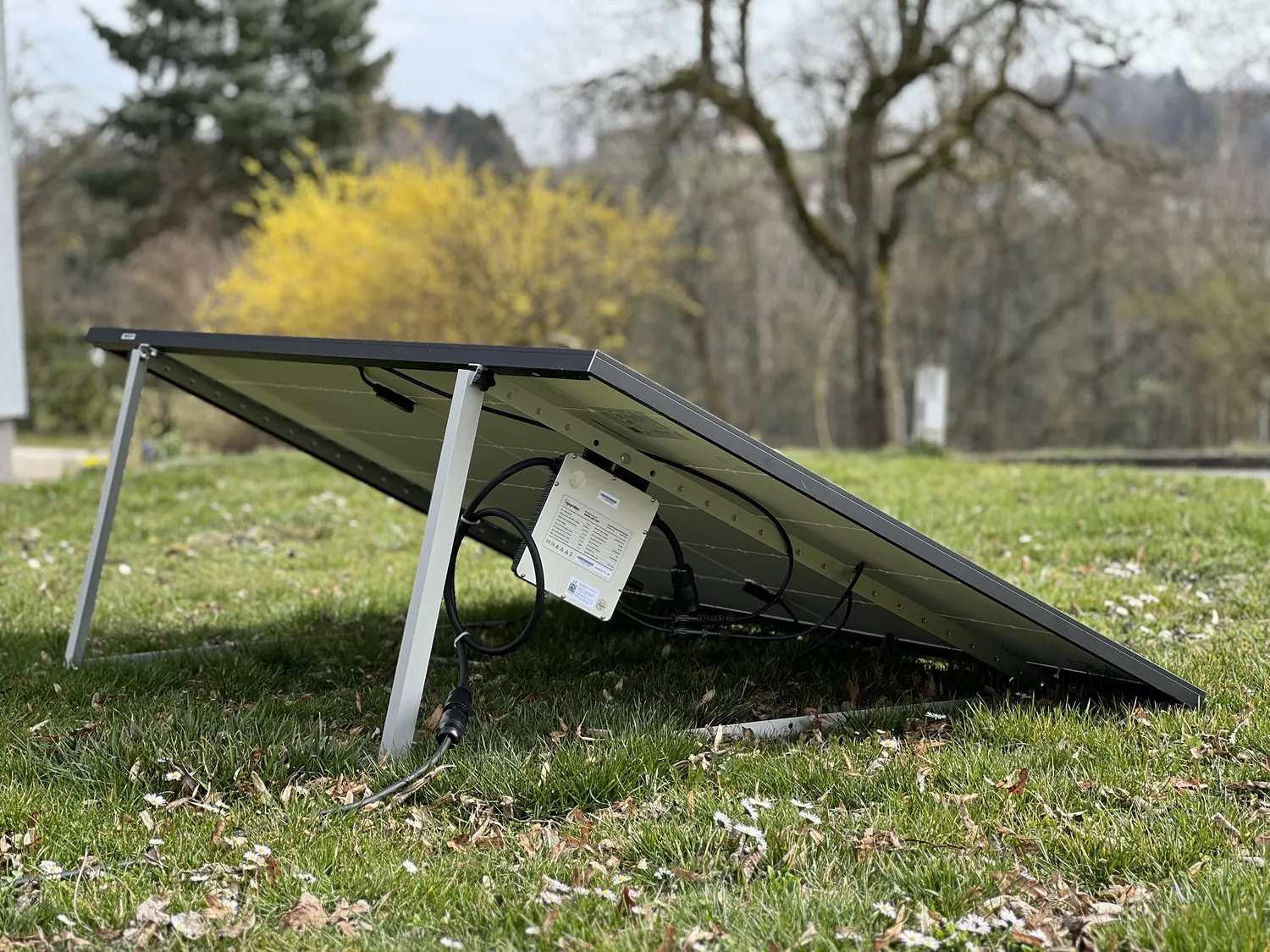

PV Montageset Winkel Freifläche/Wand
Montageset für ein PV Modul zum Aufstellen im Garten, auf der Terasse, etc. Außerdem kann das Montagesystem auch an die Wand montiert werden (zusätzliches Befestigungsmaterial erforderlich). Durch zusätzliche Bohrungen in den Montageprofilen können verschiedene Winkel eingestellt werden. Außerdem können auch Mikro-Wechselrichter direkt montiert werden. Das maximal 1140 mm breite PV-Modul wird mit den im Lieferumfang befindlichen Schrauben direkt mit dem stabilen Alu-Winkel verschraubt. Neigung einstellbar Der Neigungswinkel auf die örtlichen Gegebenheiten einstellbar. Dafür können Sie die hintere Strebe an verschiedenen Positionen einschrauben. Nachhaltig und hochwertig Die Montageelemente werden aus hochwertigem Aluminium gefertigt. Das garantiert ein langlebiges Qualitätsprodukt. Set bestehend aus: 4x Winkelprofil lang - ca. 1140 mm 2x Winkelprofil Schrauben für die Befestigung des PV Moduls Schrauben für die Verbindung der Winkelprofile Achtung! Sie benötigen noch Betonsteine, etc. um das PV Modul gegen Windeinwirkung zu sichern! Auf den Bildern abgebildete PV Module, Wechselrichter, etc. dienen nur zur Demonstration und sind nicht im Lieferumfang enthalten. Auf den Bildern sind aus optischen Gründen keine Betonsteine dargestellt. Um das PV Modul gegen Windeinwirkung zu sichern, benötigen Sie zusätzliche Gewichte.

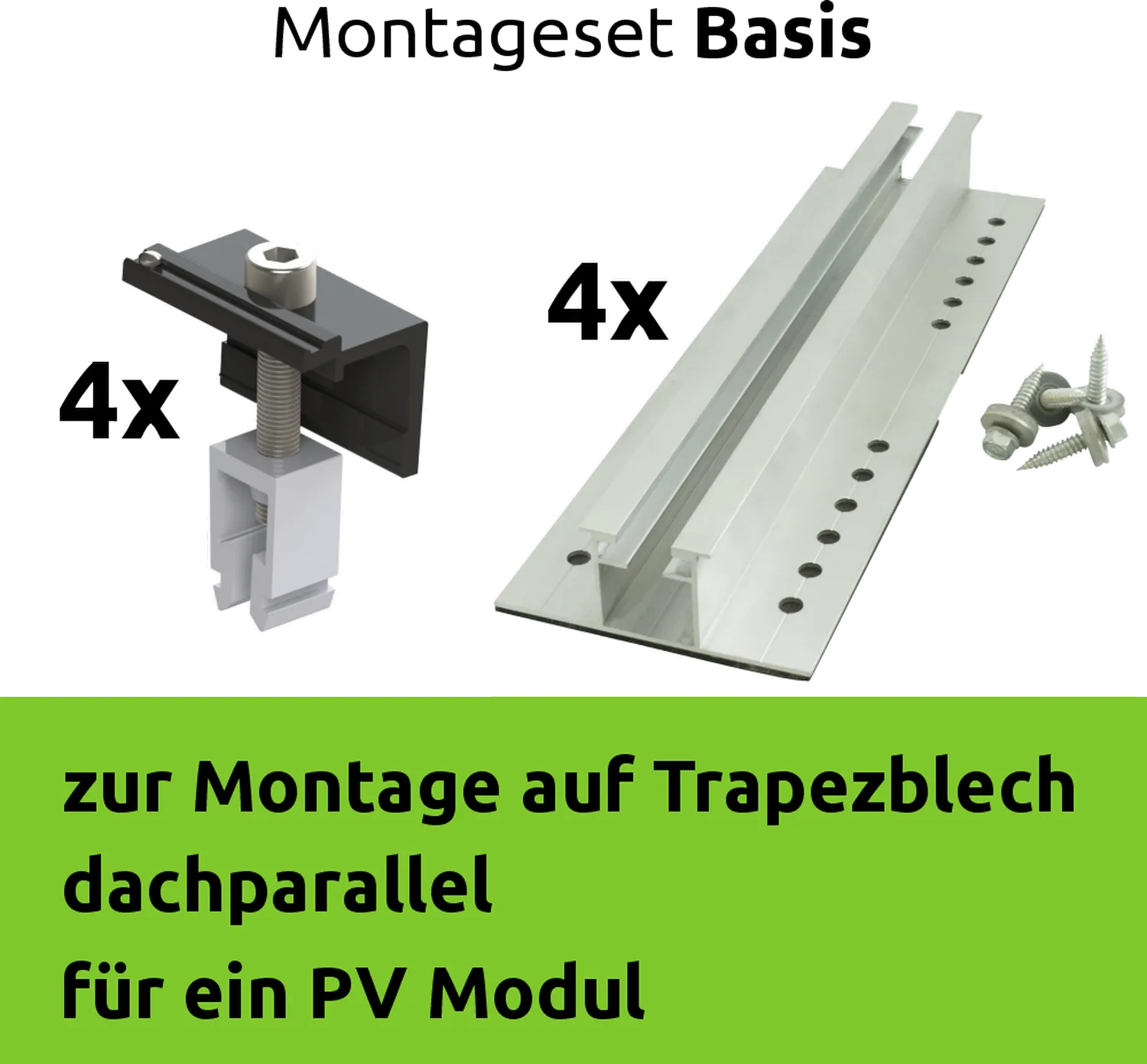

PV Montageset Basis Trapezblech
Montageset Basis für TrapezblechBasisset passend für 1 PV Modulpassend für Bleche mit Trapezabständen von 100 - 300 mmmeist passend für Blechdächer auf Garagen, Carports, etc.Lieferumfang:4x Trapezblechbrücke inkl. Dünnblechschrauben4x Abschlussklemme

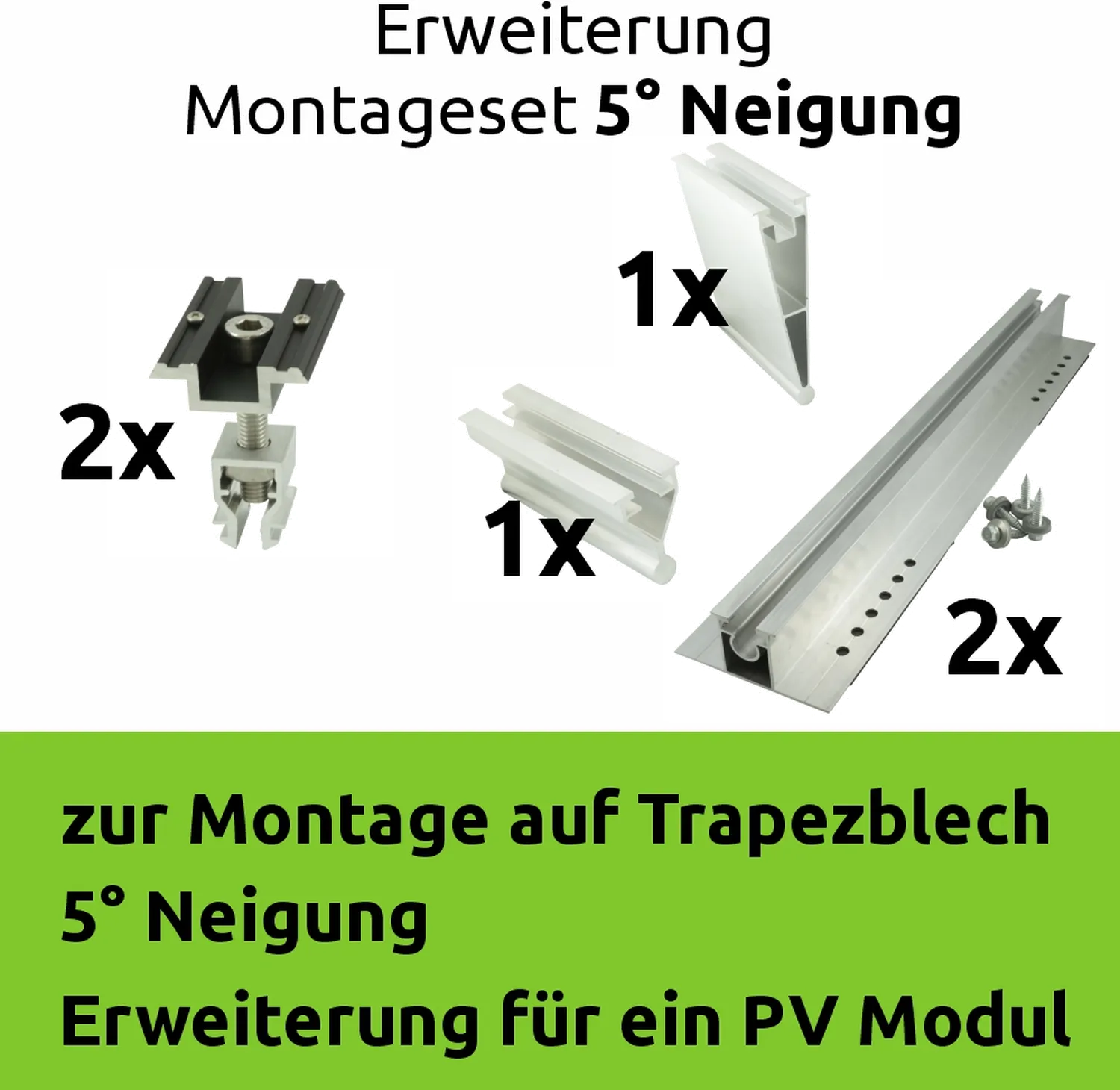

PV Montageset 5° Neigung Erweiterung
Erweiterung zu Set zur Aufständerung eines PV Moduls um 5 - 7° auf einem Blech-Flachdach bestehend aus: 2x Trapezblechbrücke zur Montage am Blechdach (HLS17102) Vorder- und Hinterteil zum Einschieben in die Trapezblechbrücke (HLS17103, HLS17104) 2x Modulklemme (Mitte) zur Befestigung eines PV Modules (HLS23062)

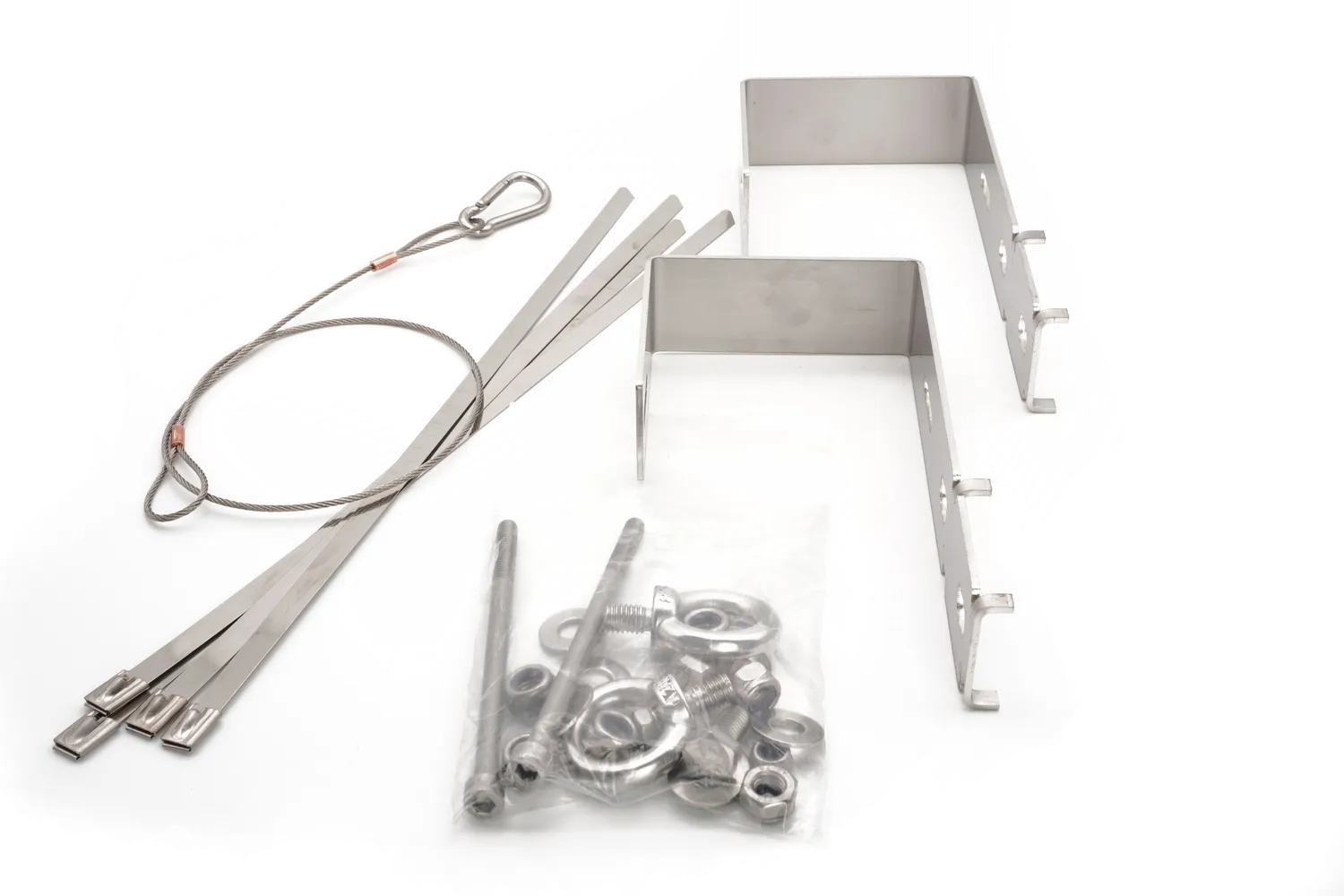

PV Montageset Balkonhaken

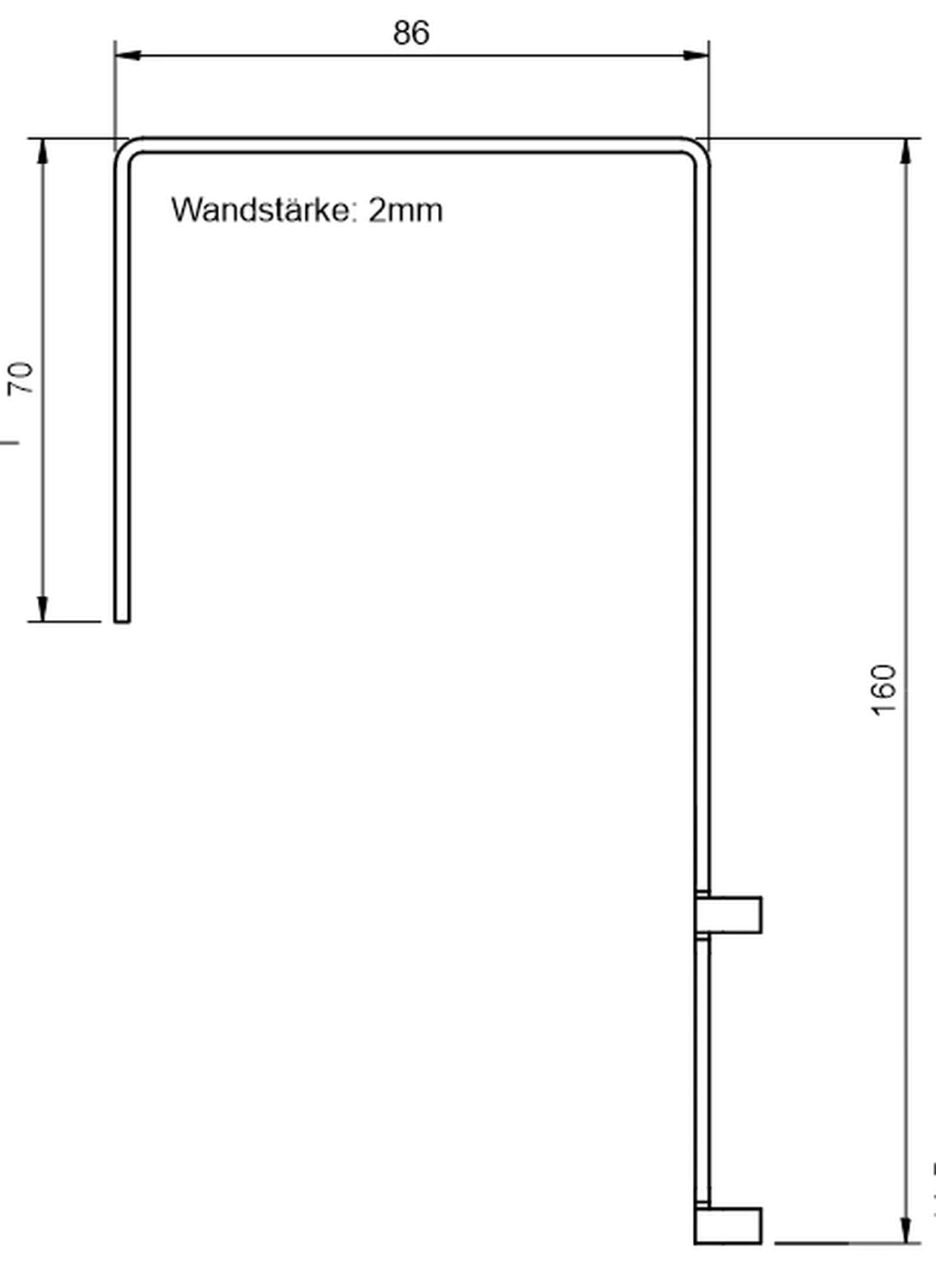

Verstärkte Ausführung mit M8 Schrauben Montageset für ein PV Modul an einem Balkongeländer mit Balkonhaken. Die Balkonhaken aus Edelstahl werden an jeweils einer Bohrung des PV Modules befestigt. Die Edelstahlringschrauben werden in die anderen zwei Bohrungen des PV Moduls geschraubt. Mithilfe der Edelstahlkabelbinder ist eine flexible Montage an Zäunen und Geländern möglich. Für eine möglichst gute Spannung der Edelstahlkabelbinder ist eine Kabelbinderzange empfehlenswert, die natürlich auch für andere Projekte verwendet werden kann. Nachhaltig und hochwertig Die Balkonhaken werden in Österreich oder Deutschland aus hochwertigem Edelstahl gefertigt. Das garantiert ein langlebiges Qualitätsprodukt. Set bestehend aus: 2x Balkonhaken aus EdelstahlAbmessungen: Breite: 35 mm Höhe: 160 mm Breite des Handlaufes: max. 81 mm - Weitere Maße im Bild 2x Edelstahl M8 Ringschraube 2x Edelstahl M8x18 Sechskantschraube 6x Edelstahl M8 Scheibe 6x Edelstahl M8 Mutter 4x Kabelbinder Edelstahl 2x Edelstahl M6x100 Innensechskantschraube 2x Edelstahl M6 Mutter 2x Edelstahl M6 Scheibe 1x Edelstahl Sicherungsseil mit Ösen und Karabiner Bitte prüfen Sie die Tragfähigkeit des Geländers. Vor allem bei Balkonen mit Windeinwirkungen, etc. sollten Sie die Eignung des Montagesets prüfen lassen. Bitte beachten Sie, dass der Haken vollflächig am Geländer aufliegt. Nicht für runde Geländer geeignet. Wir übernehmen keine Haftung für die Montage. Bitte prüfen Sie selbst ob das Set für Sie geeignet ist.

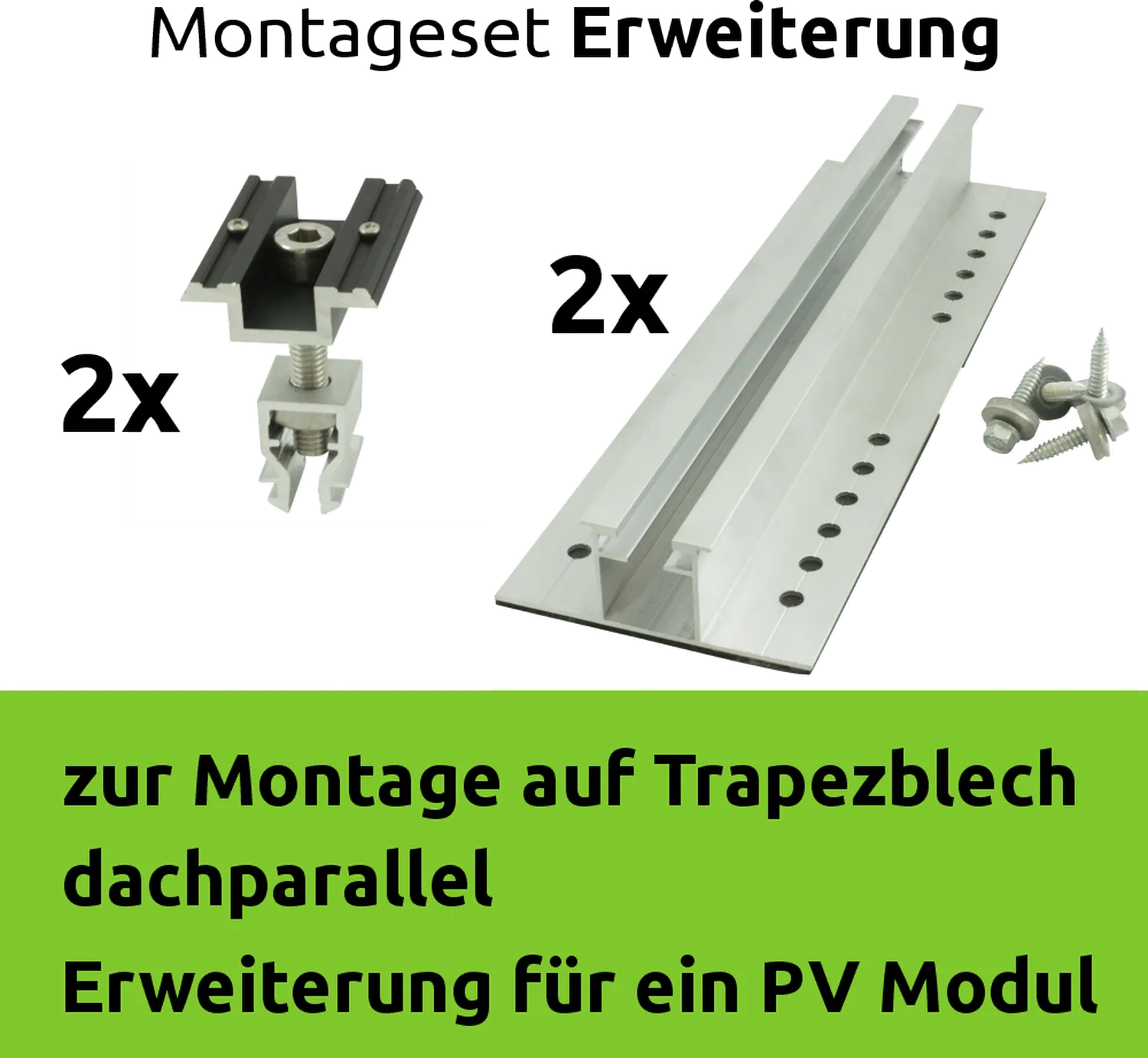

PV Montageset Erweiterung Trapezblech
Montageset Basis für Trapezblech Erweiterung passend zum Basisset passend zur Erweiterung um 1 PV Modul passend für Bleche mit Trapezabständen von 100 - 300 mm meist passend für Blechdächer auf Garagen, Carports, etc. Bestehend aus: 2x Trapezbleckbrücke zur Montage am Blechdach 2x Modulklemme zur befestigung eines PV Modules

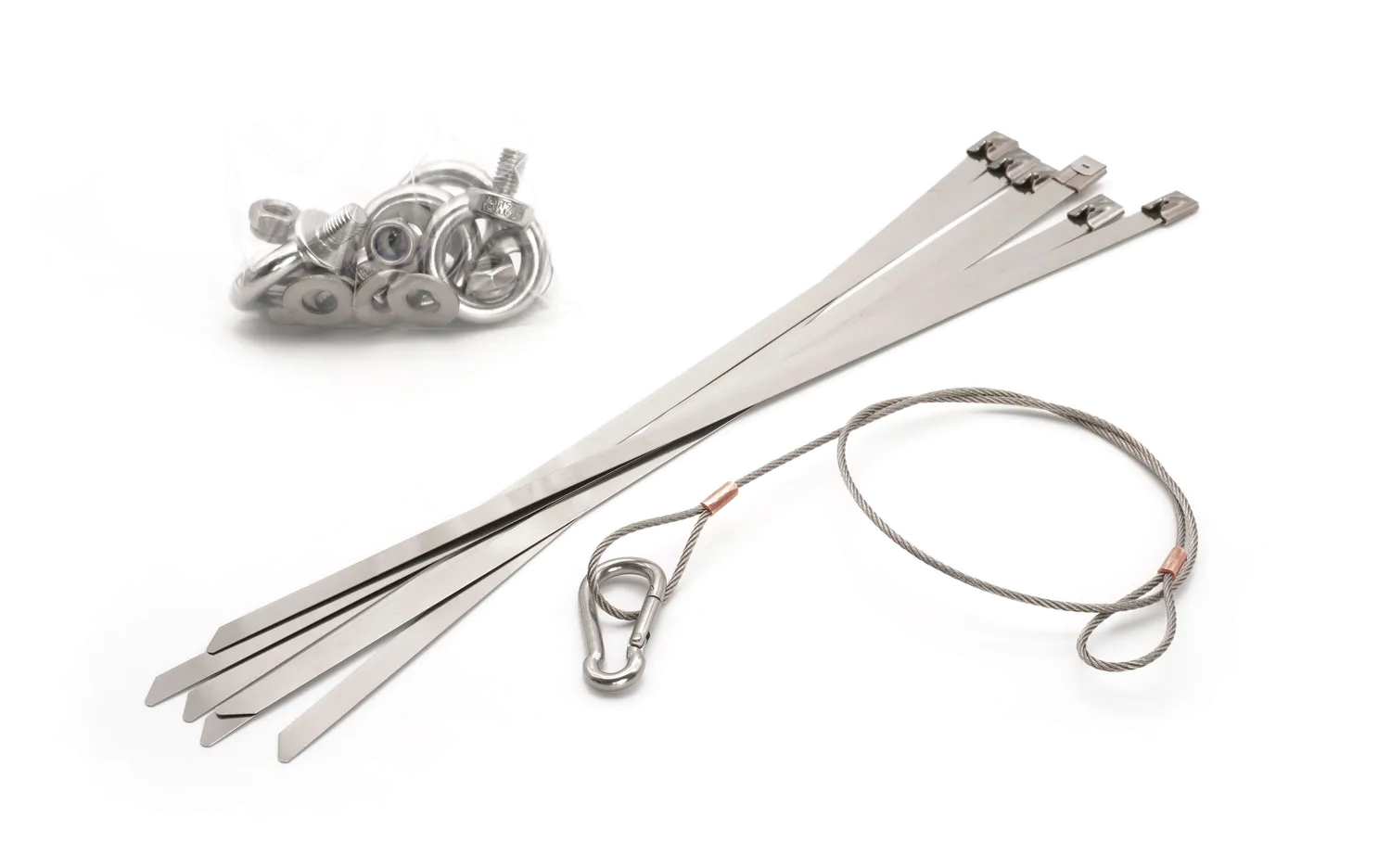

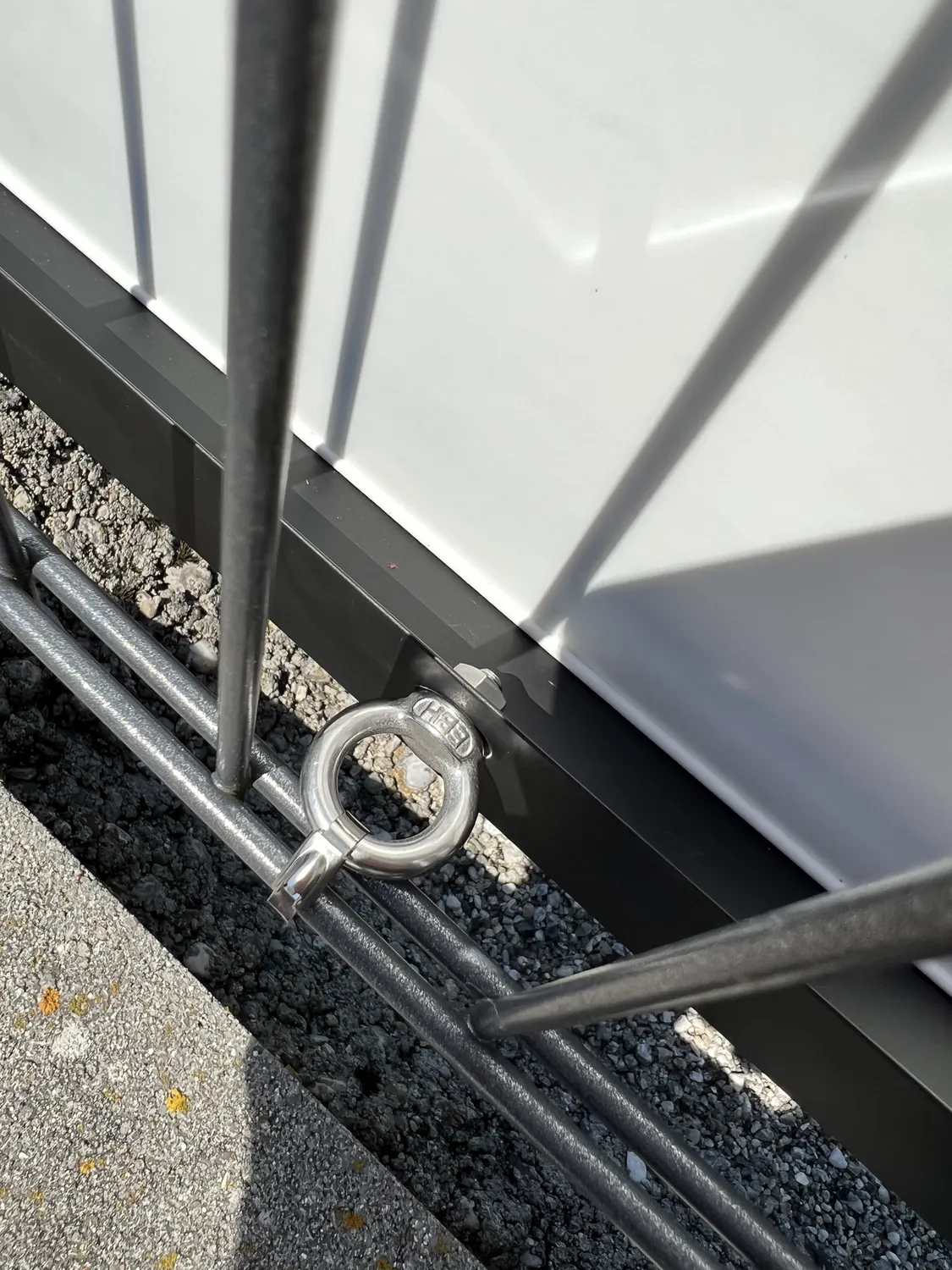

PV Montageset Geländer/Zaun
Jetzt noch stabiler - M8 Komponenten Montageset für ein PV Modul an einem Geländer bzw. einem Zaun. Die Edelstahlringschrauben werden in die vorhandenen vier Bohrungen des PV Moduls geschraubt. Mithilfe der Edelstahlkabelbinder ist eine flexible Montage an Zäunen und Geländern möglich. Für eine möglichst gute Spannung der Edelstahlkabelbinder ist eine Kabelbinderzange empfehlenswert, die natürlich auch für andere Projekte verwendet werden kann. bestehend aus: 4x Edelstahl M8 Ringschraube 10x Edelstahl M8 Scheibe 6x Edelstahl M8 Mutter selbst-sichernd 6x Kabelbinder Edelstahl 1x Sicherungsseil inkl. Karabiner Bitte prüfen Sie die Tragfähigkeit der Unterkonstruktion. Durch die Montage von PV-Modulen können erhöhte Belastungen aufgrund von Wind, etc. an das Geländer / Zaun übertragen werden. Prüfen Sie vorab die Stabilität.
